Relés de Mínima Tensão Trifásicos UMX-310/320/330

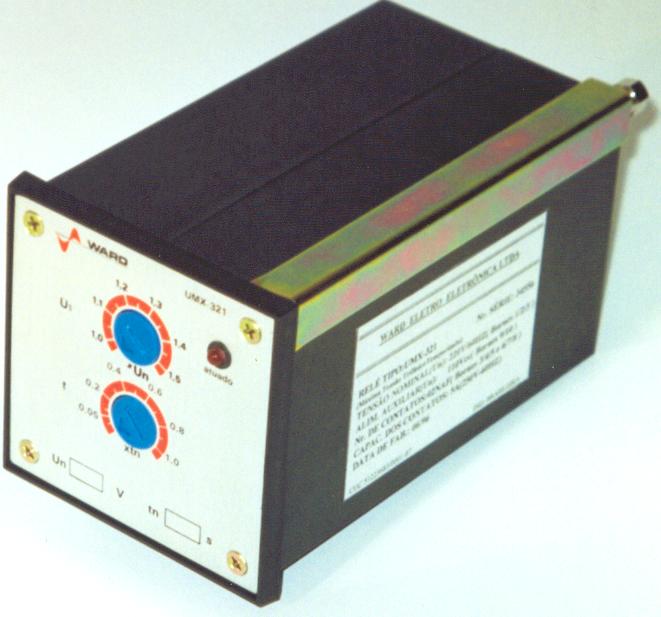

Relés de Máxima Tensão Trifásicos UMX-311/321/331

· Aplicação

Os relés de mínima e máxima tensão Série UMX, são indicados para proteção e supervisão trifásicas de motores e sistemas de distribuição de força variando segundo o tipo e função conforme abaixo:
UMX-310 Relé de mínima tensão instantâneo trifásico, com tensão auxiliar externa.
UMX-311 Relé de máxima tensão instantâneo trifásico, com tensão auxiliar externa.
UMX-320 Relé de mínima tensão temporizado trifásico, com tensão auxiliar externa.
UMX-321 Relé de máxima tensão temporizado trifásico, com tensão auxiliar externa.
UMX-330 Relé de mínima tensão instantâneo trifásico, sem tensão auxiliar externa.
UMX-331 Relé de máxima tensão instantâneo trifásico, sem tensão auxiliar externa.


· Características Principais

·Alta relação de rearme.
·Baixo consumo.
·Sinalização de atuação ou de funcionamento normal (conforme o modelo).
·Rearme automático.
·Ajuste único para as três fases.
·Atuação instantânea ou temporizada(conforme modelo).
·Montagem semi-embutida ou sobrepor(especificar).


· Princípio de Funcionamento


O circuito de medição dos relés de mínima ou máxima tensão Série UMX, são isolados contra surtos ou componentes contínuas da tensão de entrada por meio de um transformador de potencial. A proteção contra sobretensões externas da tensão auxiliar, é realizada através de capacitor-varistor.

Os relés Série UMX, comparam a tensão medida com um valor pré-ajustado U1, que é função de Un, sendo Un a tensão nominal do relé. Se qualquer uma das tensões de fase medida for inferior ou superior ao valor pré-ajustado, serão comutados contatos auxiliares por meio de um relé auxiliar de saída.

Nos relés UMX-310/311 e UMX-330/331 a comutação é instantânea, e nos relés UMX-320/321 temporizada e ajustável de 0,5 a 10,0 segundos. A alimentação do circuito eletrônico Ua, nos relés UMX-310/311 e UMX-320/321 é feita em corrente contínua ou alternada, nas tensões dadas na tabela de características técnicas.
A sinalização de operação ou condição normal, é feita através de um diodo emissor de luz "LED".
No relé tipo UMX-330, em condições normais o relé de saída fica energizado e o "LED" indicativo verde permanece aceso.
Nos relés tipos UMX-310/311, UMX-320/321 e UMX-331, em condições normais o relé de saída fica desenergizado e o "LED" indicativo vermelho apagado, acendendo-se somente quando for atuado por falha da tensão de medição.
Disponivel Modelo UMX-320I,que em condições normais o relé de saída fica energizado e o “LED” indicativo vermelho apagado.

Características Técnicas

Tipo (Subtensão)		UMX-310	UMX-320	UMX-330
Circuito de Entrada
Tensão Nominal em CA	Un (V)	110/115/120/220/380/440/480	IDEM	IDEM
Faixa de Regulagem	U1 (x Un)	0,2 a 0,6 /0,5 a 1,0	0,2 a 0,6 /0,5 a 1,0	0,6 a 1,0
Precisão de ajuste	% U1	± 5	IDEM	IDEM
Repetibilidade	%	1	IDEM	IDEM
Relação de rearme		≥ 0,95	IDEM	IDEM
Tensão máxima de serviço	x Un	1,3	IDEM	IDEM
Consumo em corrente alternada	VA	1	1	2
Circuito de Tempo
Operação instantânea	ms	25	-	25
Faixa de regulagem de temporização	t (s)	-	0,5 a 10,0	-
Precisão de ajuste de temporização	%	-	± 5	-
Tempo máximo de rearme	ms	25	25	25

Características Técnicas

Tipo (Subtensão)		UMX-311	UMX-321	UMX-331
Circuito de Entrada
Tensão Nominal em CA	Un (V)	110 / 115 / 120 / 220 / 380 / 440 / 480	IDEM ANTERIOR	110 / 115
Faixa de Regulagem	U1 (x Un)	1,0 a 1,5	IDEM	IDEM
Precisão de ajuste	% U1	± 5	IDEM	IDEM
Repetibilidade	%	1	IDEM	IDEM
Relação de rearme		≤ 1,05	IDEM	IDEM
Tensão máxima de serviço	x Un	1,5	IDEM	IDEM
Consumo em corrente alternada	VA	1	1	2
Circuito de Tempo
Operação instantânea	ms	15	-	15
Faixa de regulagem de temporização	t (s)	-	0,5 a 10,0	-
Precisão de ajuste de temporização	%	-	± 5	-
Tempo máximo de rearme	ms	25	25	25

Características Técnicas

Tipo		UMX-310 UMX-311	UMX-320 UMX-321	UMX-330 UMX-331
Circuito Auxiliar (em corrente contínua)	Ua (V)	24/48/110/125/220	IDEM ANTERIOR	Auto-alimentado
Circuito Auxiliar (em corrente Alternada)	Ua (V)	110/115/120/220/380/440	IDEM ANTERIOR	Auto-alimentado
Variação	% Ua	-25 a +15	IDEM	IDEM
Consumo máximo em corrente contínua	24V 48V 110V 125V 220V	1,5W 3,0W 4,0W 4,5W 7,5W	IDEM	IDEM
Consumo máximo em corrente alternada	110/220/48	5,0W	IDEM	IDEM
Ensaio Dielétrico
Tensão de impulso 1,2x50µs 0,5J(NBR-7116)	kV	5,0	IDEM	IDEM
Tensão Aplicada a 60Hz durante 1 min(NBR-7116)	kV	2,0	IDEM	IDEM
Tensão de distúrbio de AF com onda amortecida (SWC)(NBR-11770/EB-1961)	kV	2,5	IDEM	IDEM
Grandeza de Influência
Temperatura de funcionamento(NBR-11770/EB-1961)	°C	-10 a +55	IDEM	IDEM
Generalidades
Peso	kg	1,6	IDEM	IDEM

Circuito de Saída

Circuito de Saída		UMX-310	UMX-320	UMX-330
Número de contatos NAF	unidade	2 (NAF)	IDEM	IDEM
Vida mecânica (CA/CC)	ciclos	20000000	IDEM	IDEM
Vida elétrica (AC1/DC1)	ciclos	100000	IDEM	IDEM
Carga mínima comutavel	mW(V/mA)	300(5/5)	IDEM	IDEM
Corrente Nominal	A	10	IDEM	IDEM
Máxima Corrente Instantânea	A	20	IDEM	IDEM
Capacidade de ruptura
CA	Tensões	110/115/120/220/250	IDEM	IDEM
AC1	A	10	IDEM	IDEM
AC15	A	2	IDEM	IDEM
CC	Tensões	30 /110/ 125/ 220	IDEM	IDEM
DC1	A	10 /0,3 /0,25 /0,13	IDEM	IDEM
DC13	A	5 /0,15 /0,125 /0,065	IDEM	IDEM

Observações:
1. Os terminais do circuito auxiliar Ua em corrente contínua não possuem polaridade.
2. Caixas com grau de proteção IP-50.
3 - Para encomenda informar: tipo, Un,frequência, Ua(quando aplicável), faixa de regulagem(U1) e tipo de montagem.
4 - Especificar versão em caixa metálica para utilização em locais onde exista a constante utilização de rádio comunicador ( blindagem eletromagnética )
5- Imunidade a campos radiados de radiofrequência IEC 61000-4-3 classe III 10V/m modulação AM 1KHz 30-1000MHz e 1400-2000MHz.

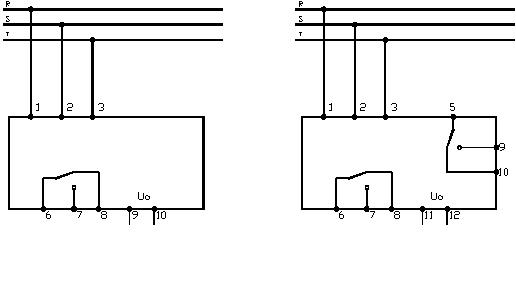

Esquema de Ligação


Diagrama de Bornes (Montagem Semi-Embutida/Porta de Painel)


·Para modelos com alimentação auxiliar e 2NAF

·Para modelos sem alimentação auxiliar e 2NAF

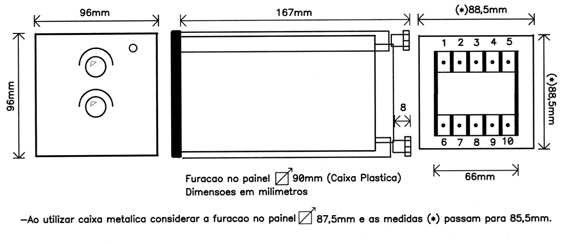

Bornes Posteriores (Montagem Semi-Embutida/Porta de Painel)

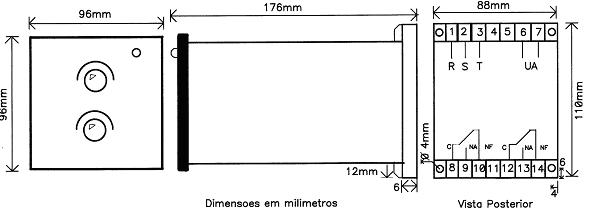

Bornes Posteriores (Montagem Sobrepor/Placa de Montagem)

·Para modelos auto-alimentados, excluir Ua (bornes 6/7)
