Relé de Sobretensão Temporizado para Tração Elétrica (Função 64)
UMX-120M

· Aplicação

O relé de tensão tipo UMX-120M, foi desenvolvido para supervisionar defeitos à terra em redes de corrente contínua (função 64), especialmente para sistemas de tração elétrica onde se requer elevada confiabilidade no sistema de proteção utilizado, não obstante, estas redes operarem normalmente com valores elevados de tensão nominal, fator este que provocará o aparecimento de elevadas tensões nos terminais do relé durante as constantes manobras às quais o sistema é submetido.

· Características Principais

·Alta relação de rearme
· Nível de isolação para 4kV
·Rearme automático
·Sinalização de atuação através de LED
·Grau de proteção IP-50
.Relé de saída desenergizado para rede em condições normais.

· Princípio de Funcionamento

O elemento de medição do relé de tensão tipo UMX-120M, é isolado contra surtos ou componentes contínuos da tensão de sua entrada através de um transformador de potencial. A proteção contra sobretensões externas é realizada através de capacitor-varistor.
O relé compara a tensão medida com um valor pré-ajustado U1, que é função da tensão nominal Un.
Quando a tensão medida for superior ao valor pré-ajustado, será comutado um contato auxiliar através de um relé de saída e o LED indicativo de atuação, localizado na parte frontal do relé acenderá. A atuação do relé dependerá também do tempo ajustado na frontal do mesmo, o qual provocará um retardo na comutação de seus contatos após ser atingido o valor de atuação ajustado.
O ajuste do valor da tensão de atuação do relé, assim como da temporização é efetuado na parte frontal, através de 02 potenciômetros apropriados.

Característica Técnicas
Circuito de Entrada
Tensão nominal (CC) Un (V) 125/220/500
Impedância de entrada kOhm 800
Faixa de Regulagem U1 (%Un) 10 a 60% (ajuste contínuo)
Precisão de ajuste % U1 ± 5
Repetibilidade % ≤ 1
Relação de rearme ≤1,05
Tensão Máxima de Serviço V 1000
Consumo W 1,0
Circuito de Tempo
Faixa de regulagem t(s)
Tn(s) 		(0,05 a 1,0) x Tn (ajuste contínuo)
1 - 2 - 3 - 4..............20
Precisão de ajuste % ± 5
Tempo máximo de rearme ms 50
Circuito Auxiliar (Fonte DC/DC)
Tensão auxiliar em corrente contínua Ua (V) 24, 48, 125, 220
Variação admissível %Ua +10, -15
Consumo
Consumo W 1,5/ 3,0/ 4,0 /7,5
Tensão auxiliar V 24/ 48/ 125 /220
Ensaio Dielétrico
Tensão de impulso 1,2 x 50µs 0,5J(NBR-7116) kV 5,0
Tensão Aplicada a 60Hz durante 1 min.(NBR-7116)
Configuração :
Entrada/Contatos Auxiliares
Entrada/Alimentação Auxiliar
Entrada/Massa
kV 4,0
Tensão de distúrbio de AF (SWC)(NBR-11770/EB-1961) kV 2,5
Grandeza de Influência
Temperatura de funcionamento(NBR-11770/EB-1961) °C -10 a +55
Circuito de Saída UMX-120M
  Número de contatos NAF unidade 2 (NAF)
  Vida mecânica (CA/CC) ciclos 20000000
 Vida elétrica (AC1/DC1) ciclos 100000
  Carga mínima comutavel mW(V/mA) 300(5/5)
 Corrente Nominal A 10
 Máxima Corrente Instantânea    A 20
 Capacidade de ruptura
 CA Tensões 110/115/120/220/250
  AC1 A 10
  AC15 A 2
 CC Tensões 30 /110/ 125/ 220
  DC1 A 10 /0,3 /0,25 /0,13
  DC13 A 5 /0,15 /0,125 /0,065

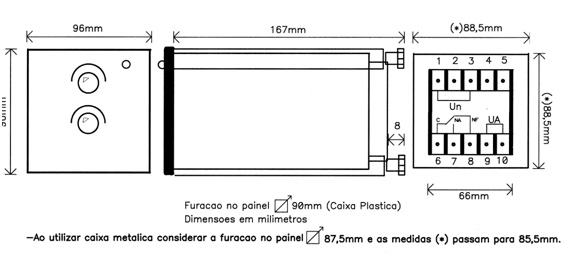

Bornes Posteriores (Montagem Semi-Embutida/Porta de Painel)

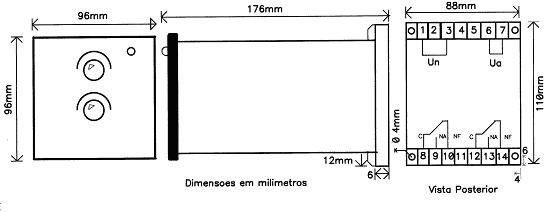

Bornes Posteriores (Montagem Sobrepor/Placa de Montagem)
