O relé de mínima tensão tipo UMX-110M, foi desenvolvido para supervisionar condição de mínima tensão em redes de corrente contínua, especialmente para sistemas de tração elétrica onde se requer elevada confiabilidade no sistema de proteção utilizado, não obstante, este tipo de rede operar normalmente com valores elevados de tensão nominal, fator este que provocará o aparecimento de elevadas tensões nos terminais do relé durante as constantes manobras às quais o sistema é submetido.
· Características Principais
·Alta relação de rearme
· Nível de isolação para 4kV
·Rearme automático
·Sinalização de atuação através de LED
·Grau de proteção IP-50
.Relé de saída desenergizado para rede em condições normais
· Princípio de Funcionamento
O elemento de medição do relé de tensão tipo UMX-110M, é isolado contra surtos ou componentes contínuos da tensão de sua entrada através de um transformador de potencial. A proteção contra sobretensões externas é realizada através de capacitor-varistor.
O relé compara a tensão medida com um valor pré-ajustado U1, que é função da tensão nominal Un.
Quando a tensão medida for inferior ao valor pré-ajustado, será comutado um conjunto de contatos auxiliares através de um relé de saída e o LED indicativo de atuação, localizado na parte frontal do relé acenderá. A atuação do relé dependerá também do tempo ajustado na frontal do mesmo (para versão temporizada), o qual provocará um retardo na comutação de seus contatos após ser atingido o valor de atuação ajustado.
O ajuste do valor da tensão de atuação do relé, assim como da temporização (quando aplicável) é efetuado na parte frontal, através de 02 potenciômetros apropriados.
Características Técnicas
Circuito de Entrada
Tensão nominal (CC) Un (V) 1000
Impedância de entrada kOhm 800
Faixa de Regulagem U1 (%Un) 20 a 100% ou Ajuste fixo em 50% de Un
Precisão de ajuste % ± 5 (para 20 a 100%) e
± 2 (para ajuste fixo)
Repetibilidade % <1
Relação de rearme ≥ 0,95
Tensão Máxima de Serviço V 1000
Consumo W 1,0
Circuito de Tempo
Atuação Instantânea ms 25
Tempo máximo de rearme ms 50
Circuito Auxiliar (Fonte DC/DC)
Tensão auxiliar em corrente contínua Ua (V) 24, 48, 125, 220
Variação admissível %Ua +10, -20
Consumo
Consumo W 1,5 /3,0/ 4,0/ 7,5
Tensão auxiliar V 24/ 48/ 125/ 220
Ensaio Dielétrico
Tensão de impulso 1,2 x 50µs 0,5J(NBR-7116) kV 5,0
Tensão Aplicada a 60Hz durante 1 min.(NBR-7116) kV 4,0
Grandeza de Influência
Temperatura de funcionamento(NBR-11770/EB-1961) °C -10 a +55
Circuito de Saída UMX-110M
Número de contatos NAF unidade 2 (NAF)
Vida mecânica (CA/CC) ciclos 20000000
Vida elétrica (AC1/DC1) ciclos 100000
Carga mínima comutavel mW(V/mA) 300(5/5)
Corrente Nominal A 10
Máxima Corrente Instantânea A 20
Capacidade de ruptura
CA Tensões 110/115/120/220/250
AC1 A 10
AC15 A 2
CC Tensões 30 /110/ 125/ 220
DC1 A 10 /0,3 /0,25 /0,13
DC13 A 5 /0,15 /0,125 /0,065
Obs.: Fornecido em caixa metálica para utilização em locais com constante utilização de rádio comunicador( blindagem eletromagnética ).

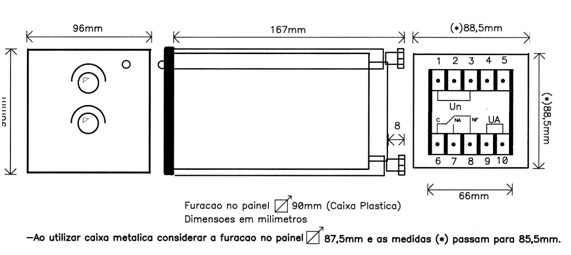

Bornes Posteriores (Montagem Semi-Embutida/Porta de Painel)

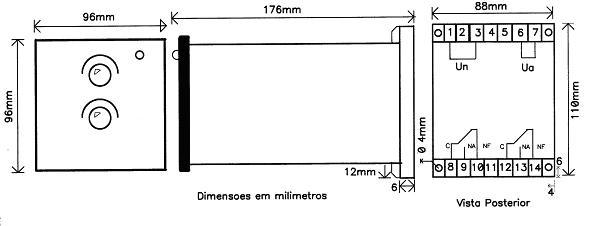

Bornes Posteriores (Montagem Sobrepor/Placa de Montagem)
