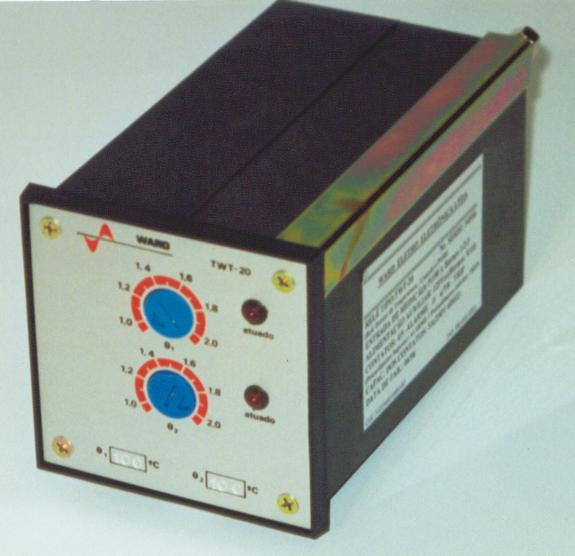

Relé de Temperatura (Conexão a Pt100)
TWT-20

· Aplicação

O relé eletrônico de temperatura tipo TWT-20, é indicado para proteção térmica de motores, geradores, transformadores, etc. É apropriado para ser conectado a termoresistor tipo Pt100 já instalado no equipamento a ser protegido.
É fornecido em caixa de material plástico de elevada resistência mecânica, próprio para instalação interna ou semi-embutida em painel. As conexões elétricas são efetuadas pela parte traseira, por meio de terminais e arruelas tipo unha.
Versão 1:
Permite a detecção da temperatura com 01 (um) nível de ajuste frontal, efetuando a
comutação de um contato (NAF) de saída para o valor de temperatura desejado. Possue
indicação de atuação através de LED com rearme manual e relé de saída com rearme
automático.

Versão 2:
Permite a detecção de temperatura com 02 (dois) níveis de ajuste frontal
(alarme+desligamento), com 01 contato NA (alarme) e 01 contato NAF (desligamento).
Possue indicação de atuação através de LED e rearme automático.

Características Técnicas

TIPO
Entrada	Ohms	25 a 350 (valores limites)
Saída	Versão 1	01 contato NAF
	Versão 2	01 contato NA (alarme) 01 contato NAF (desligamento)
Regulagem	Versão 1	1 a 2 xθn (θn:: valor nominal da temperatura de atuação)
	Versão 2	1 a 2 x θn1 (alarme) 1 a 2 x θn2 (desligamento)
Valores típicos de θn1 e θn2	°C	50,60,70, 80, 100 (especificar)
Faixa de temperatura de funcionamento(NBR-11770/EB-1961)	°C	-10 a +55
Precisão de ajuste	%	± 5
Circuito Auxiliar
·Tensão auxiliar em CC	Ua( V)	24, 48,60, 110, 125, 220, 250
·Tensão auxiliar em CA	Ua (V)	110, 220, 380, 440
Variação admissível	%Ua	+10, -20
Consumo
Em repouso	W/VA	0,3 /0,6 /0,8 /1,5 /1,8 /2,7 /3,0      /1,0
Atuado	W/VA	1,2 /2,2 /2,8/ 2,8 /3,2 /5,7 /6,3       /2,0
Tensão auxiliar	V	24 /48 /60 /110 /125 /220 /250      /110/220
		corrente contínua                           ca
Ensaio Dielétrico
Tensão de impulso 1,2/50µs 0,5J (NBR-7116)	kV	5,0
Tensão Aplicada a 60Hz durante 1 min(NBR-7116)	kV	2,0
Circuito de Saída		TWT-20
Número de contatos NAF	unidade	1 ou 2 (NAF)
Vida mecânica (CA/CC)	ciclos	20000000
Vida elétrica (AC1/DC1)	ciclos	100000
Carga mínima comutavel	mW(V/mA)	300(5/5)
Corrente Nominal	A	10
Máxima Corrente Instantânea	A	20
Capacidade de ruptura
CA	Tensões	110/115/120/220/250
AC1	A	10
AC15	A	2
CC	Tensões	30 /110/ 125/ 220
DC1	A	10 /0,3 /0,25 /0,13
DC13	A	5 /0,15 /0,125 /0,065

Observações:
1. Atuação: alimentação auxiliar ligada e temperatura acima do valor ajustado.
2. Em condições normais o relé de saída trabalha desenergizado.
3. Os terminais do circuito de alimentação auxiliar em corrente contínua, não possuem polaridade.
4. Caixas com grau de proteção IP-50.
5 - Para encomenda informar: Versão, θ1, θ2, frequência, Ua e tipo de montagem.
6 - Especificar versão em caixa metálica para utilização em locais onde exista a constante utilização de rádio comunicador ( blindagem eletromagnética )

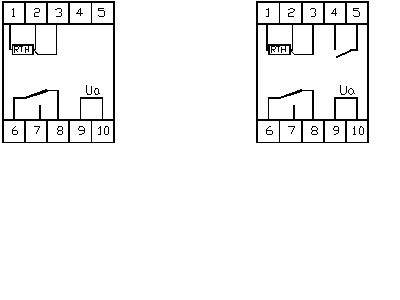

Diagrama de Bornes
Versão 1                                              Versão 2

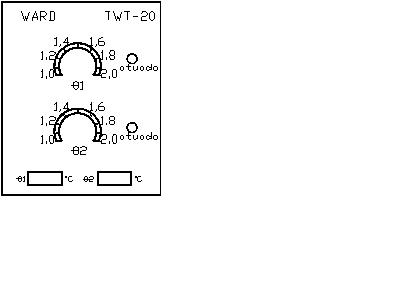

Vista Frontal

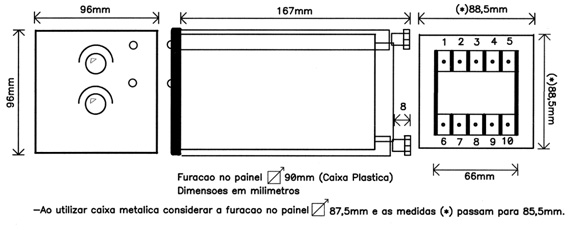

Dimensões Externas (Montagem Semi-Embutida/Porta de Painel)

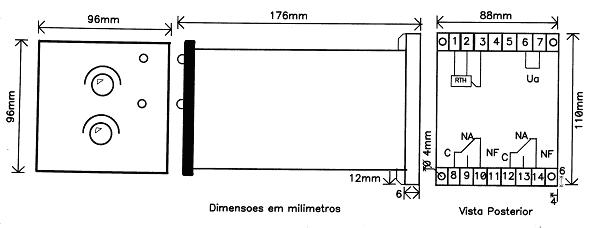

Bornes Posteriores (Montagem Sobrepor/Placa de Montagem)
