Os transdutores de tensão tipos TRX-U/I e TRX-U/U são utilizados para a conversão de uma tensão alternada senoidal em um sinal de corrente contínua ou tensão contínua, proporcional ao seu valor médio.
· Princípio de Funcionamento
A tensão de entrada em CA, por meio de um transformador auxiliar, é convertida numa tensão adequada ao sistema eletrônico. Esta tensão é retificada e filtrada e é transformada numa corrente ou tensão contínua de saída, independentemente da carga. Possui isolação galvânica entre os sinais de entrada, saída e fonte auxiliar.
Caracteristica Técnica
Circuito de Entrada
Tensão nominal Un(V) 110/115/220
versão 1(cx. grande):380/415/440/500
Consumo do circuito de medição(ca ) VA 1,0
Freqüência Hz 45.....65
Tensão de trabalho x Un 1,2 - contínuo
2,0 - por 10s
Circuito Auxiliar
Corrente alternada Ua(V) 110/120/220/380/440
Freqüência nominal Hz 50 ou 60
Corrente contínua Ua(V) 24/48/60/110/125
Variação admissível %Ua +10, -15
Consumo máximo
em CA VA 2,0
em CC W 4,0
Ensaio Dielétrico
Tensão de impulso 1,2 x 50µs 0,5J (NBR-7116) kV 5,0
Tensão Aplicada a 60Hz durante 1 min. (NBR-7116) kV 2,0
Normas: IEC 688 / NBR 8145
Grandeza de Influência
Temperatura de funcionamento °C -5 a +55
Circuito de Saída
Corrente de saída Is (mA) 0.....20 ou 4.....20
Tensão de saída Us (V) 0.....10
Classe de precisão % ± 0,5 (final da escala)
Reprodutividade % 0,2
Carga máxima para saída Is Ohm 500 (versão 2-cx. pequena)
750 (versão 1-cx. grande)
Carga mínima para saída Us Ohm 500
Tempo de resposta ms 100 (versão 1-cx. grande)
250 (versão 2-cx. pequena))
Ondulação 1%pp
Observação:
# Outros valores de tensão de entrada e/ou saída são possíveis mediante consulta.
# Os terminais de tensão auxiliar ( Ua ) não possuem polaridade em corrente continua.
# Para encomenda, informar: tensão nominal, frequência, sinal de saída, alimentação auxiliar e tipo de caixa.
Bornes de ligação
TRX-U/I TRX-U/U

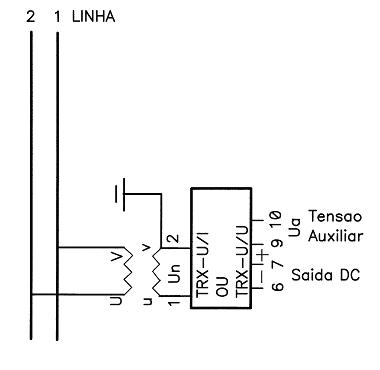

ESQUEMA DE LIGAÇÃO
Dimensões Externas
Versão1: Caixa Grande
1.Para trilho de 35mm DIN45277

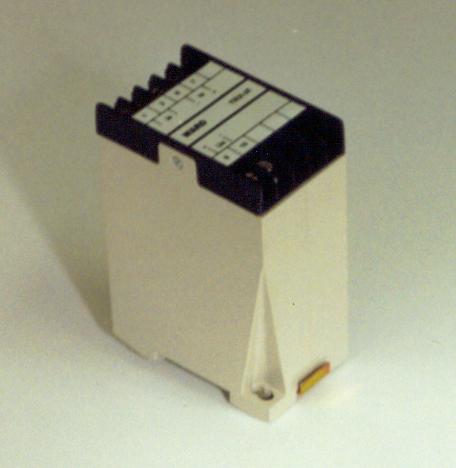

Versão 2: Caixa Pequena
