Transdutores de Ângulo de Fase

TRX-FP/I TRX-FP/U

· Aplicação

Os transdutores de ângulo de fase tipos TRX-FP/I e TRX-FP/U são utilizados para a conversão do ângulo de fase, relativo a defasagem entre tensão e corrente de sistemas trifásicos ou monofásicos, em um sinal de corrente ou tensão contínua.


· Princípio de Funcionamento

Os sinais de tensão e corrente são injetados no circuito eletrônico através de dois transformadores de entrada, transformando estes sinais em valores adequados à alimentação do circuito. Um circuito comparador, ao receber estas informações gera um sinal pulsante cujos pulsos são correspondentes ao ângulo de defasagem, entre a tensão e a corrente de entrada.
Posteriormente, este sinal pulsante é filtrado, amplificado e convertido em uma corrente ou tensão contínua de saída, proporcional ao angulo de fase dos dois sinais.
Possuem isolação galvânica entre entrada, saída e fonte auxiliar.

Características Técnicas

Circuito de Entrada
·Corrente nominal	Ie (A)	1 ou 5
·Tensão nominal	Ue (V)	110/115/220
·Freqüência nominal	Hz	50 ou 60
·Faixa de medição		-60° / 0° / 60° correspondente ao f.p. 0,5 cap. / 1 / 0,5 ind.
Consumo do circuito de medição
Circuito de tensão	VA	0,2
Circuito de corrente	VA	0,4
Capacidade de sobrecarga
Circuito de corrente	x In	2 permanente 10 durante 20s 50 durante 1s
Circuito de tensão	x Un	1,2 permanente 1,5 durante 10s
Circuito Auxiliar
·Tensão nominal
Corrente alternada	Ua(V)	110/120/220/380/440
Freqüência nominal	Hz	50 ou 60
Corrente contínua	Ua (V)	24/48/60/110/125
Variação admissível	%Ua	+10, -15
Consumo máximo
em CA	VA	2,0
em CC	W	4,0
Ensaio Dielétrico
Tensão de impulso 1,2 x 50µs 0,5J (NBR-7116)	kV	5,0
Tensão Aplicada a 60Hz durante 1 min. (NBR-7116)	kV	2,0
Normas: NBR 8145 / IEC 688
Grandeza de Influência
Temperatura de funcionamento	°C	-5 a +55
Circuito de Saída
·Corrente de saída	Is( mA)	0.....20 ou 4.....20
·Tensão de saída	Us( V)	0..... 10
Classe de precisão	%	± 2
Faixa de precisão	%	0.....120
Tempo de resposta	ms	500
Carga máxima para saída Is	Ohm	500
Carga mínima para saída Us	Ohm	500
Ondulação		1%pp

· Dados para encomenda

· Tipos:
TRX-FP/I :
Circuito trifásico equilibrado, saída corrente.
TRX-FP/U :
Circuito trifásico equilibrado, saída tensão.
TRX-FPM/I :
Circuito monofásico, saída corrente.
TRX-FPM/U :
Circuito monofásico, saída tensão.
# Os terminais de tensão auxiliar ( Ua ) não possuem polaridade em corrente continua.
# Para encomenda, informar: corrente nominal, frequência, tensão nominal, faixa de medição, sinal de saída e alimentação auxiliar.

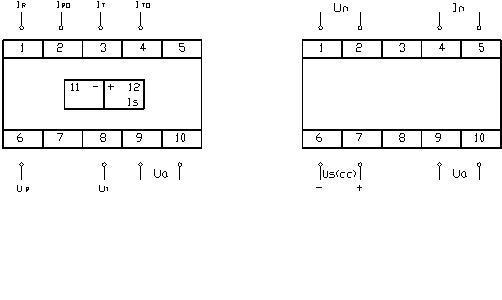

Bornes de Ligação

TRX-FP/I-TRX-FP/U                                       TRX-FPM/U-TRX-FPM/I

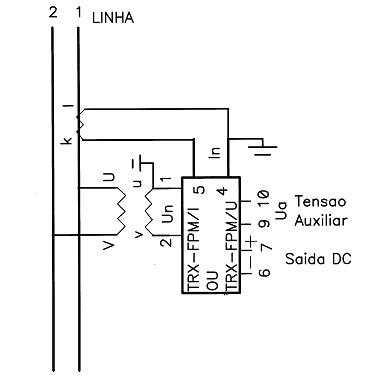

ESQUEMAS DE LIGAÇÃO

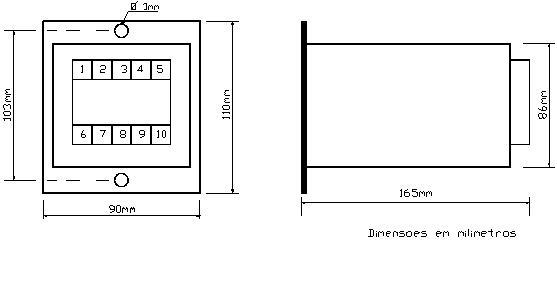

Dimensões Externas


Expressão para cálculo do ângulo correspondente à saída em mA(saída 4 a 20mA):

Faixa de medição 0,5cap./1/0,5ind.: θ =(Ltransd. - 4)x7,5-60

Faixa de medição 0,4cap./1/0,4ind.: θ =(Ltransd. - 4)x8,3-66,42
