O relé eletrônico tipo RSX-110, foi desenvolvido com a finalidade de supervisionar a queima de resistências de aquecimento localizadas em compartimentos de cubiculos de baixa ou média tensão.
Principio de Funcionamento:
As correntes das resistências de aquecimento supervisionadas, são injetadas no relé através dos bornes 1/2(Resistência 1) e 3/4(Resistência 2) sendo posteriormente transformadas em tensões adequadas para o circuito de supervisão, através de transformadores apropriados.
Estando as duas resistências em seu estado de operação normal, as correntes circulantes pelas mesmas provocarão a ativação dos LED`s indicativos de ``sistema de aquecimento ativado``. O relé possui 02 LED`s, sendo um para cada resistência, os quais operam de forma independente, indicando(quando acesos) condição de energização das resistências.
O relé é dotado de botão de teste localizado na parte frontal o qual ao ser acionado(quando os LED`s estiverem apagados) permitirá verificar se as resistências deixaram de funcionar devido ao seu desligamento através do termostato, falha do relé ou queima de alguma das resistências.
Cada LED possui identificação de qual resistência foi desativada, conforme abaixo:
1° LED: " Resistor DJ" - Identifica a resistência do compartimento do disjuntor.
2° LED: " Resistor Cabos" - Identifica a resistência do compartimento de cabos.
Características Principais:
# Nível de isolação para 2KV(NBR-7116)
# Montagem semi-embutida
# LED's indicativos de cada estágio de supervisão
# Botão de teste do sistema e/ou do relé
| Circuito de Entrada: | ||
| * Corrente mínima para | ||
| ativação de cada nível | Ir (A) | 0,2 |
| *Corrente máxima suportável | Irmáx (A) | 3,0 |
| Circuito Auxiliar: | ||
| * Auto-alimentado através das correntes das resistências, na tensão de 127Vca. | ||
| Temperatura ambiente de funcionamento:(NBR-11770/EB-1961) | °C | -10 a +55 |

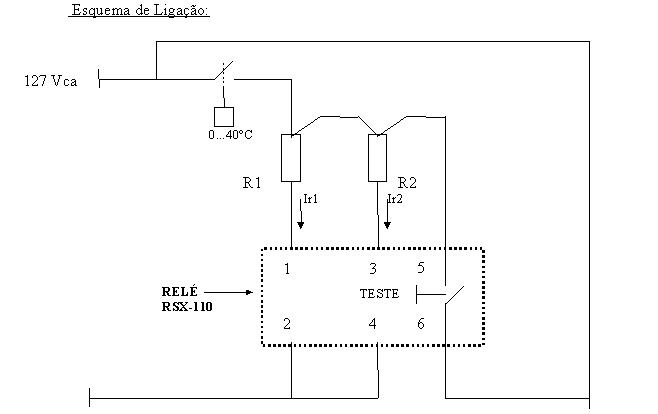

Esquema de Ligação:

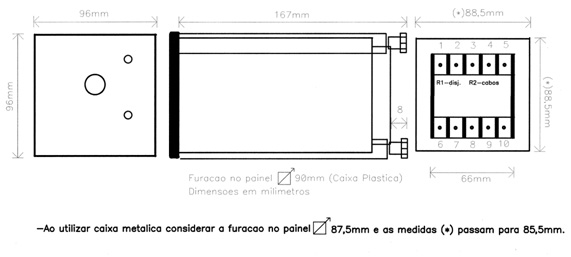

Dimensões(mm)
Bornes Posterior(Montagem Semiembutida/Porta de Painel)
Bornes Posteriores(Montagem Sobrepor/Placa de Montagem)
