Empregado para supervisionar a falta de tensão de circuitos de serviços auxiliares em corrente continua, atuando automaticamente sobre a bobina de abertura de disjuntor ou relé de bloqueio.
• Princípio de Funcionamento
O relé tipo RAC-U dispõe de um transformador de entrada com enrolamentos religáveis para 110 ou 220V (60Hz). Sua tensão secundária é retificada e a energia necessária ao desligamento é armazenada num banco de capacitores montados internamente que permanecerão continuamente carregados.
A tensão cc do circuito a ser supervisionado deverá ser conectada ao RAC-U e será constantemente monitorada . Os dois pólos de saída do RAC-U deverão ser conectados na bobina de abertura do DJ e na ocorrência da falta de cc, um rele interno comandará a descarga da energia armazenada nos capacitores sobre a bobina.
É previsto um botão de teste de descarga que deverá ficar acionado até apagar o LED dentro de um tempo pré-determinado, nas condições de tensão nominal.
Montado em caixa para semi-embutir em porta de painel ou para fixação em chapa de montagem (uso interno).
| • Características Técnicas | ||
| Tensão de alimentação (60Hz) | Un (V) | 110 / 220 |
| Impedância mínima da bobina | Ohm | 65 |
| Tensão de supervisão cc | Us(V) | 125 |
| Capacitância | uF | 940 |
| Energia armazenada | J | 29,4J |
| Tempo de carga | s | 1,5 |
| Temperatura ambiental permitida (NBR-11770/EB-1961) | °C | -10 a +55 |
| Peso | kg | 1,0 |
| Tempo de descarga (botão de teste pressionado) | s | 10 a 15 |
| Tensão de saída em vazio (CC) | Uc(V) | 250 (inicial)
200 (após 1/2 hora)
188 (após 1 hora)
|
- A saída do capacitor não é à prova de curto nos terminais, portanto deve ser observada a condição de impedância mínima.
- Para supervisão de 125Vcc atua com 30Vcc e rearma com 70Vcc
- Para alimentação em 110V, jumpear 1/2 e 3/4.
- Para alimentação em 220V, jumpear 2/3.
- A conexão à rede ca é sempre feita nos bornes 1/4.
- Caixa com grau de proteção IP-50.
-Pode ser fornecido com Un=125Vcc(neste caso a capacitância é igual a 2000uF).
Esquema de Funcionamento

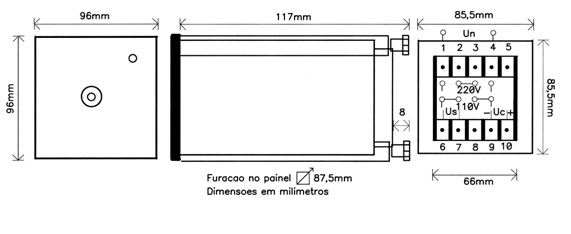

Bornes Posteriores (Montagem Semi-Embutida/Porta de Painel)

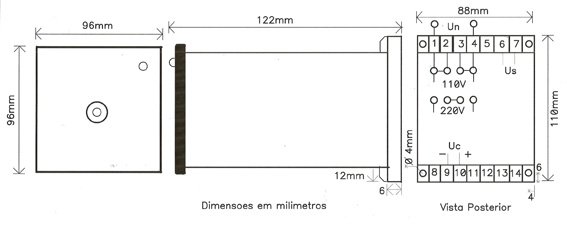

Bornes Posterioes(Montagem Sobrepor/Placa de Montagem)
