Os relés estáticos tipos IOX-110PF(instantâneo) e IOX-120PF(temporizado), associados aos sensores de corrente toroidais(vide catálogo de Sensores Série TCY ) destinam-se a supervisão de perda de isolação, defeitos à terra ou proteção pessoal contra contatos acidentais em sistemas aterrados solidamente ou por meio de alta impedância onde a existência de componentes de 3ª harmônicas e superiores podem estar presentes e causarem a operação indevida dos relés de fuga à terra normais.
· Características Principais
·Baixo consumo do circuito de medição devido sua conexão aos sensores de corrente, possibilitando alta sensibilidade.
·Rearme manual , automático ou remoto(especificar).
·Atuação correta do relé mesmo para correntes de defeito pulsantes, no caso de "arcing fault".
·Indicação da atuação do relé através de LED.
·Proteção total contra surtos de tensões e distúrbios de alta frequência.
·Atuação correta mesmo no caso de um colapso total de uma tensão fase à terra(desde que alimentado com tensões fase-fase).
·Não necessita de uma tensão auxiliar independente da rede, bastando uma alimentação fase-fase (obrigatoriamente).
·Valor de atuação de corrente e temporização ajustáveis (ajuste contínuo).
·Relé de saída desenergizado para rede em condições normais.
· Princípio de Funcionamento
A corrente de defeito à terra é detectada por meio de um sensor de corrente toroidal (vide catálogo correspondente), envolvendo todas as fases (bifásico ou trifásico) mais o neutro, se existir. O relé diferencial residual e o sensor , que formam um par casado, transformam a corrente de sequência zero numa tensão proporcional à mesma e de nível adequado ao sistema de medição do relé. Quando esta tensão atingir o valor pré-ajustado correspondente a uma determinada sensibilidade, o relé fará a comutação dos contatos de saída e também fornecerá a sinalização de operação. A operação do relé poderá ser instantânea ou temporizada conforme o tipo de relé escolhido.
O diodo emissor de luz bem como o relé de saída ficam energizados até que seja pressionado o botão de rearme( quando o rearme for manual ).
A fim de evitar captação de ruídos pelos fios de ligação entre o sensor e o relé, é aconselhável que os mesmos sejam torcidos ou blindados.
Para o conjunto (sensor + relé) com sensibilidade inferior a 200mA, evitar a instalação do sensor próximo a contatores no sentido de evitar a captação pelo sensor do fluxo de dispersão da bobina do contator, provocando a atuação indevida do relé quando o contator for acionado.
Cacterística Técnica
Circuito de Entrada IOX-110PF IOX-120PF
Corrente Nominal Primária Inp (mA) 30, 100, 200, 300, 500, 1000, 3000(especificar) IDEM
Faixa de Regulagem Il x Inp 1 a 2 ou 1 a 5 IDEM
Precisão do valor ajustado para o conjunto (sensor + relé) % ± 5 IDEM
Relação de rearme > 0,95 IDEM
Corrente térmica Ith (A) 100(para o sensor + relé ) IDEM
Corrente térmica de curta duração 1s Ith1( A) ilimitado (para o sensor + relé) IDEM
Corrente dinâmica Id( A) ilimitado (depende do cabo primário) IDEM
Distância máxima entre sensor e relé L (m) 40 IDEM
Seção mínima recomendada S (mm2) 1,5 IDEM
Circuito de Tempo
Operação Instantânea (IOX-110PF) ms 20 --
Faixa de regulagem de temporização (IOX-120PF) t (0,05 a 1) x tn
Temporização nominal tn (s) 1...10
(definir)
Precisão do valor ajustado % ± 5
Circuito Auxiliar
Tensão auxiliar em corrente alternada Ua (V) 110, 220, 380, 440 IDEM
Variação admissível de tensão auxiliar em c.a. %Ua +15, -45 IDEM
Tensão auxiliar em corrente contínua Ua 110,115,120,220,380,440 IDEM
Variação admissível de tensão auxiliar em c.c. %Ua +15, -25 IDEM
Consumo
Em repouso VA 1,0 IDEM
Atuado VA 2,0 IDEM
Ensaio Dielétrico
Tensão de impulso 1,2/50µs 0,5J modo comum ou transverso(NBR-7116) kV 5,0 IDEM
Tensão de distúrbio de AF com onda amortecida (SWC)(NBR-11770/EB-1961) kV 2,5 IDEM
Tensão Aplicada a 60Hz durante 1min.(NBR-7116) kV 2,0 IDEM
Grandeza de Influência
Temperatura de funcionamento(NBR-11770/EB-1961) °C -10 a +55 IDEM
Generalidades
Peso kg 1,0 IDEM
Circuito de Saída IOX-110PF IOX-120PF
Número de contatos NAF unidade 2 (NAF) IDEM
Vida mecânica (CA/CC) ciclos 20000000 IDEM
Vida elétrica (AC1/DC1) ciclos 100000 IDEM
Carga mínima comutavel mW(V/mA) 300(5/5) IDEM
Corrente Nominal A 10 IDEM
Máxima Corrente Instantânea A 20 IDEM
Capacidade de ruptura
CA Tensões 110/115/120/220/250 IDEM
AC1 A 10 IDEM
AC15 A 2 IDEM
CC Tensões 30 /110/ 125/ 220 IDEM
DC1 A 10 /0,3 /0,25 /0,13 IDEM
DC13 A 5 /0,15 /0,125 /0,065 IDEM
Observações: ( vide Catálogo Geral de Reles )
1 - Outras correntes nominais e temporizações são possíveis sob consulta.
2 - Vide catálogo complementar dos sensores de corrente Série TCY.
3 - A precisão de atuação do conjunto sensor + relé é garantida desde que ambos possuam o mesmo
número de série (par casado).
4 - Os dados acima correspondem aos relés IOX-110PF e IOX-120PF, juntamente com seus
respectivos sensores do tipo TCY (vide catálogo correspondente).
5 - As curvas de atuação não foram apresentadas por tratar-se de atuação temporizada (IOX-120PF) a
tempo definido.
6 - Grau de proteção: IP-50.
7 - Para encomenda informar: tipo, freqüência, Inp, Ua, tn(para o IOX-120PF), faixa de ajuste de Inp, tipo do Sensor de Corrente e tipo de rearme.
8 - Para conjunto (sensor+relé) com sensibilidade inferior a 200mA, evitar a instalação do sensor próximo aos contatores, no sentido de evitar a captação pelo sensor do fluxo de dispersão
da bobina do contator, provocando a atuação indevida do relé quanto o contator for acionado.
Esquema de Ligação

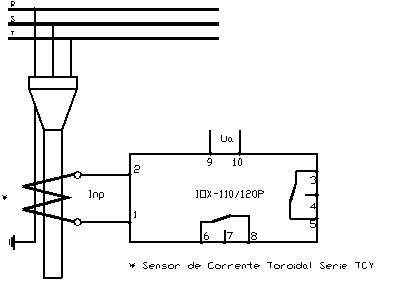

Circuito MT com mufla

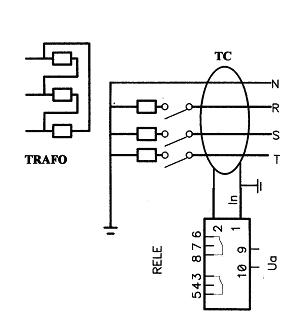

Esquema BT

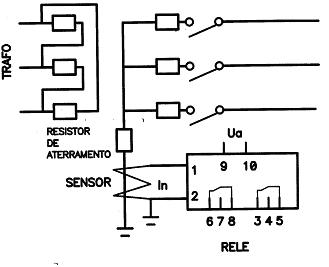

Esquema BT

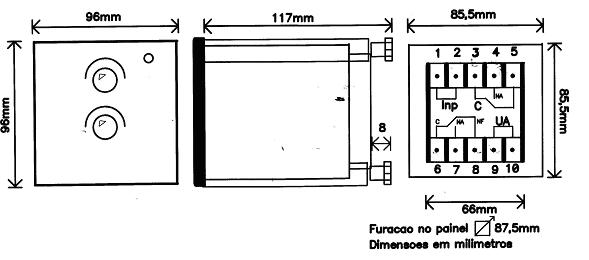

Bornes Posteriores (Caixa para montagem em porta de painel)

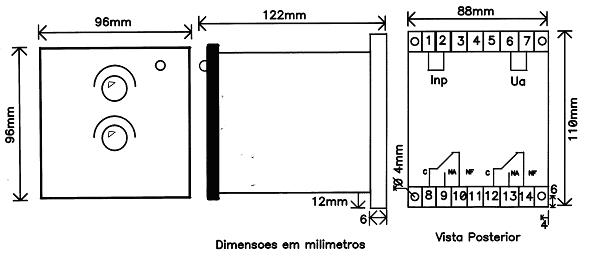

Bornes Posteriores (Montagem Sobrepor/Placa de Montagem)
