O relé eletrônico tipo FSX-110, foi desenvolvido com a finalidade de supervisionar a queima de um ou mais fusíveis utilizados para proteção de diodos em sistemas retificadores para tração elétrica.
Principio de Funcionamento:
Os fusíveis a serem supervisionados devem possuir um contato normalmente fechado(NF), de maneira que na ocorrência da queima dos mesmos, seus contatos deverão abrir, inserindo no circuito de medição do relé uma determinada resistência Rf.
O circuito a ser supervisionado possui um determinado número de resistências, proporcionalmente ao número de diodos de cada "braço" da ponte retificadora.Normalmente deve ser utilizado um relé tipo FSX-110 para cada um dos "braços" das pontes.
Quando ocorrer a queima do primeiro fusível do circuito supervisionado, a resistência Rf é inserida no circuito do relé provocando a atuação do primeiro conjunto de contatos NAF(alarme).Ocorrendo a queima do segundo fusível(2xRf inserida no circuito do relé), será acionado o segundo conjunto de contatos NAF(desligamento).
Cada conjunto de contatos NAF possui um LED indicativo de sua atuação, localizado na parte frontal do relé e identificando a condição de atuação conforme a lógica abaixo:
1° LED: "1° Diodo com defeito" - Atuam os contatos 3/4/5
2° LED: "2° Diodo com defeito" - Atuam os contatos 6/7/8
Características Principais:
# Nível de isolação para 4KV
# Montagem semi-embutida ou sobreposta(especificar)
# Rearme automático no restabelecimento das condições normais do circuito
# LED's indicativos de cada estágio de atuação do relé
# Proteção completa contra transientes de linha, conforme NBR-7116
| Circuito de Entrada: | ||
|
* Resistência de inserção para cada nível de atuação | Rf (kΏ) | 6,8(±1%) |
| * Rearme | - - | automático |
| * Tempo de atuação | - ms | 20 |
| Circuito Auxiliar: | ||
| * Tensão auxiliar | Ua (Vcc) | 48/110/125/220 |
| Vca | 110/115/220 | |
| * Consumo | - W(cc) | 7/5,5 atuado/não atuado |
| - VA(ca) | - atuado/não atuado | |
| Ensaio Dielétrico: | ||
| * Tensão de impulso ( 1,2x50ms; 0,5J )(NBR-7116) | kV | 5,0 |
| * Tensão aplicada ( 60 Hz/01 minuto )(NBR-7116) | kV | 4,0 |
|
Configurações: entrada/contatos auxiliares; entrada/alimentação auxiliar; entrada/massa | ||
| * Tensão de distúrbio de AF ( SWC ) (NBR-11770/EB-1961) | kV | 2,5 |
| Temperatura de funcionamento:(NBR-11770/EB-1961) | °C | -10 a +55 |
| Contatos de saída: | ||
| Circuito de Saída | FSX-110 | |
| Número de contatos NAF | unidade | 2 (NAF) |
| Vida mecânica (CA/CC) | ciclos | 20000000 |
| Vida elétrica (AC1/DC1) | ciclos | 100000 |
| Carga mínima comutavel | mW(V/mA) | 300(5/5) |
| Corrente Nominal | A | 10 |
| Máxima Corrente Instantânea | A | 20 |
| Capacidade de ruptura | ||
| CA | Tensões | 110/115/120/220/250 |
| AC1 | A | 10 |
| AC15 | A | 2 |
| CC | Tensões | 30 /110/ 125/ 220 |
| DC1 | A | 10 /0,3 /0,25 /0,13 |
| DC13 | A | 5 /0,15 /0,125 /0,065 |

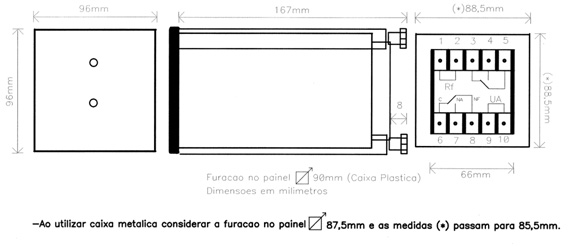

Dimensões Externas( mm ):
Bornes Posteriores ( Montagem Semi-Embutida)
Ligações: Bornes 1 e 2: Conectar Rf
Bornes 9 e 10: Alimentação Auxiliar
Bornes 3/4/5 e 6/7/8: Contatos Auxiliares
Bornes Posteriores ( Montagem Sobrepor)
Ligações: Bornes 1 e 2: Conectar Rf
Bornes 6 e 7: Alimentação Auxiliar
Bornes 8/9/10 e 12/13/14: Contatos Auxiliares
